HDMI Kabel - Was Sie über HDMI unbedingt wissen müssen

HDMI ist die Abkürzung für High Definition Multimedia Interface, einer Schnittstelle zur volldigitalen Übertragung von Audio- und Videodaten im privaten Bereich. Sie erschien 2004 als Nachfolgerin von DVI (Digital Virtual Interface), einer digitalen Schnittstelle, die erst Anfang 2003 in die Welt des Home Entertainment eingeführt und zwischenzeitlich fast vollständig von HDMI verdrängt wurde. Entwickelt wurde die Schnittstelle vor allem, um bis dato parallel existierende Verfahren zu vereinheitlichen. Namhafte Weltkonzerne aus dem Bereich der Unterhaltungselektronik, darunter Hitachi, Philips, Sony und Toshiba gründeten HDMI 2002 mit dem Ziel, Qualitätsstandards für audio-visuelle Medien zu erhöhen und ein durchgängiges System für den Kopierschutz einzuführen. Seit der Veröffentlichung in 2004 konnte sich die Übertragungsschnittstelle als Standard immer weiter etablieren und beherrscht seitdem das Marktgeschehen in der Unterhaltungselektronik. Der Standard bietet höchste und verlustfreie Übertragungsqualität, da auf Datenkompression während der Übertragung vollständig verzichtet wird. Eine Umwandlung von analogen in digitale Signale und umgekehrt ist bei HDMI nicht mehr nötig. In der Vergangenheit mussten die Wandlungen von digitalen Bilddaten auf Datenträgern wie DVDs in analoge Daten vor allem aus Gründen des Kopierschutzes erfolgen, was jedoch Verluste bei der Übertragung der Daten zur Folge hatte. Mit der neuen Übertragungsschnittstelle war das hingegen nicht mehr notwendig. Der Standard erlaubt sowohl die Übertragung digitaler Bild- als auch Audiodaten in einem einzigen integrierten Kabel, das mit einem 19-poligen Stecker versehen ist. Mit der hohen Bandbreite von HDMI lassen sich alle digitalen Informationen übertragen, denn sie ist zu allen gängigen in der Heimkinowelt verbreiteten Formaten voll kompatibel. Ein weiterer Vorzug der hohen Bandbreite stellt die extrem hohe Übertragungsgeschwindigkeit dar, die bis zu 5 GB pro Sekunde betragen. Damit schlägt die Übertragungsschnittstelle alle bisher gehaltenen Rekorde. Der Umstand, dass die Schnittstelle 100% abwärtskompatibel zu DVI ist und von allen führenden Herstellern unterstützt wird, macht HDMI zum Übertragungsmedium mit dem größten Potenzial im Bereich Home Entertainment.

HDMI vs. Scart

Der universelle Standard im Bereich Home Entertainment HDMI hat sich erst relativ spät, seit dem Jahr 2003 entwickelt. Zuvor waren in Europa lange Zeit andere Verfahren führend. Vor allem beherrschten Scart-Kabel und –stecker in der Ära der Videorecorder den Markt. Bei der Gegenüberstellung HDMI vs. Scart fallen sofort signifikante Unterschiede beim Steckerdesign ins Auge. Scart ist eine propietäre, ursprünglich französische Entwicklung, die in späten 1970er Jahren ihren Anfang nahm und später in den 1980ern versuchte die unterschiedliche Konnektivität zwischen Geräten wie Fernseher, VHS-Videorecorder und Satellitenantenne zu standardisieren. HDMI vs. Scart heißt vor allem digitale vs. analoge Verfahren und mit den technisch fortgeschrittenen Möglichkeiten wie HD-TV ist davon auszugehen, dass die digitale die analoge Übertragung bald vollständig verdrängt haben wird. Aus Anwendersicht sind die Unterschiede HDMI vs. Scart erheblich. Während bei der Breitbandtechnik alle Audio- und Videosignale verlustfrei und in hoher digitaler Qualität über ein Kabel mit Längen bis zu 15 Metern übertragen werden können, kann ein Scart-Kabel mit Längen von 3 Metern bereits schlechte Bildqualität verursachen, vor allem dann, wenn das Kabel von minderer Qualität ist. Auch der Scart-Stecker schneidet im Vergleich HDMI vs. Scart schlecht ab, denn die fehlende Arretiermöglichkeit und die simple mechanische Bauweise verursachen bei der Übertragung via Scart recht häufig Störungen im Signalweg, was ebenfalls eine schlechte Bild- und Tonqualität zur Folge haben kann. Ein weiterer Nachteil, der insbesondere bei billigen Kabeln beobachtet wird, ist die fehlende Schirmung. Unschärfe und verschwommene Farben bei der Videoübertragung sind die Folge. Für den heutigen Anwender stellt sich die Frage HDMI vs. Scart nicht mehr, da alle neueren Geräte im Home Entertainment Bereich über HDMI-Schnittstellen verfügen und sich die hohe Übertragungsqualität über HDMI sich längst zum Standard entwickelt hat. Außerhalb Europas hat sich die Alternative HDMI vs. Scart nie gestellt, da Scart weder in den USA noch in Japan eine große Bekanntheit erlangen konnte.

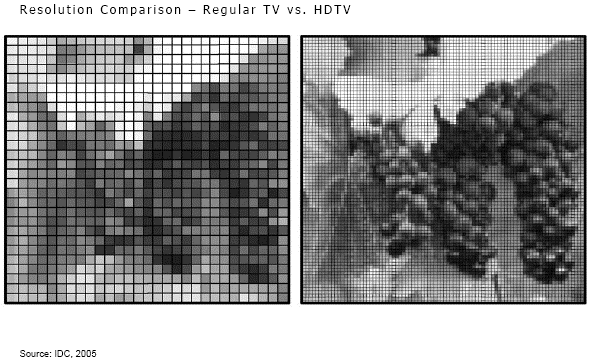

Im unteren Bild wird Ihnen der Unterschied verdeutlicht zwischen einem HDMI Kabel 1080p und einem Scart/Cinch Anschlusskabel bei einem TV Gerät. Bei dieser zoom Stufe erkennt man wunderbar die Pixelgröße und den extremen Unterschied zwischen HDMI und Scart

Auflösungen bei einem HDMI fähigen HD TV Gerät ausgerechnet auf die Pixelmenge pro TV Bild

• 480p = 338,000 Pixel / Bild
• 720p = 922,000 Pixel / Bild
• 1080i = 1,037,000 Pixel / Bild
• 1080p = 2,074,000 Pixel / Bild

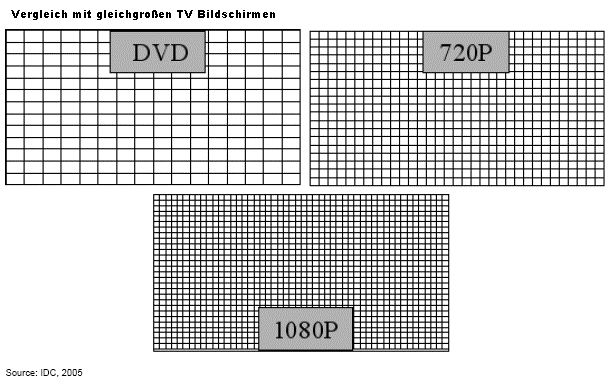

Auf den folgenden Bildern erkennen Sie bestens die Pixelgrößen von DVD einem 720p Standart HDTV und einem FULL HD 1080p TV Gerät mit High Speed HDMI Anschluss.

Das 1080p bild entspricht ca. einer Blu-Ray Disc. Hier sieht man den großen Qualitätsvorteil gegenüber einer DVD.

Die optimale Entfernung zu TV 37" / 42" / 55" / 60" / 65"

Viele Kunden die bei uns ein High Speed HDMI Kabel kaufen, fragen uns was die beste Entfernung zu Ihrem TV HD Gerät ist. Vielen geht es dabei natürlich um einen gesunden Abstand zu Ihrem Fernseher. Es muss natürlich optimal für Ihre Augen sein.

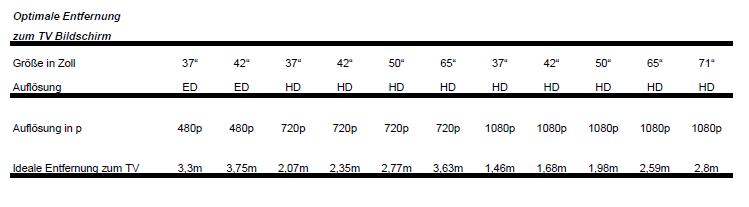

Wir haben für Sie eine kleine Tabelle erstellt, die Ihnen helfen soll die perfekte Entfernung zu Ihrem TV Fernsehgerätzu ermitteln.

HDMI Stecker - Erfahren Sie mehr über die unterschiedlichen HDMI Steckverbindungen

Das Breitband-Übertragungsverfahren HDMI, das sich aufgrund seiner hohen Übertragungsgeschwindigkeit von bis zu 5 GB/s zum Standard im Bereich des Home Entertainment etabliert hat, besitzt auch hardwareseitig ein anderes Gesicht als andere Systeme. Im Entwicklungsverlauf der Übertragungstechnik hat der der HDMI Stecker zahlreiche Modifikationen erfahren, die immer auch ein Spiegel des technischen Entwicklungsfortschritts waren. Die ersten beiden HDMI Stecker sind Steckervarianten des Typs A seit der Version 1.0 und des Typs B seit der Version 1.1. Diese bemessen sich jeweils im Querschnitt mit 4,5 x 13,9 mm bei Typ A und 4,5 x 21 mm bei Typ B. Der 19-polige HDMI Stecker Typ A ist die ursprüngliche Form des Steckers, der noch immer überwiegend im Privatbereich zum Einsatz kommt. Er basiert auf einer „single-link“ Verbindung, bei der drei paarige Signalleitungen verfügbar sind, die über den TDMS-Standard entsprechen, einem Standard, der Multimediadaten in unkomprimierter Form auf digitalem Wege zu einem Gerät transportiert. Der HDMI Stecker vom Typ B transportieren die doppelte Datenrate über eine „dual-link“ Verbindung, bei der sechs TDMS-Signalleitungspaare zur Verfügung stehen. Analog zur höheren Datenrate ist er mit 29 Polen ausgestattet. In einer späteren Version 1.3 kam zusätzlich noch ein Stecker des Typs C hinzu, einem Mini-Stecker, der 2,4 x 10,4 mm im Querschnitt bemisst. Dieser miniaturisierte HDMI Stecker wurde für kompakte Geräte entwickelt. Dieser Trend setzte sich fort. Seit der HDMI-Version 1.4 kam ein noch kleinerer Stecker des Typs D, der auch als Micro-Stecker bezeichnet wird, hinzu und schließlich ein Typ E Stecker, der bei der Auto-Verkabelung Verwendung findet. Die Kontakte der single-link Steckervarianten mit 19 Polen verteilen sich zweireihig horizontal, wobei die obere Reihe 10 Kontakte und die untere jeweils 9 Kontakte aufweist, die versetzt zueinander angeordnet sind. Während die die Varianten A, C, D und E überwiegend im Privatbereich verwendet werden, kommen der HDMI Stecker Typ B mit der doppelten Datenrate hauptsächlich im Profibereich zum Einsatz.

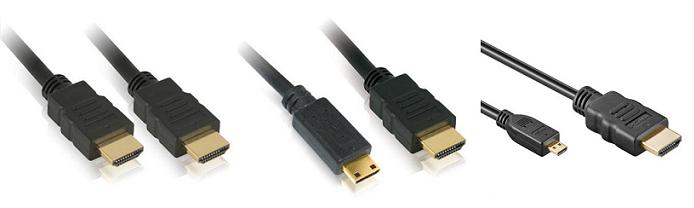

Standart HDMI Stecker / mini HDMI Stecker / microHDMI stecker
